Présentation de la porte de garage enroulable CHERUBINI

Ce guide présente les avantages et comment installer votre porte de garage enroulable équipée de l'ensemble des sécurités de la marque CHERUBINI.

Il sera d'abord présenté :

• Les éléments de sécurités et préambule pour une installation facilitée
• L'installation de la porte de garage enroulable en elle-même
• L'installation et le réglage des organes de sécurité de la marque CHERUBINI

Préambule : Comment installer facilement votre porte de garage enroulable CHERUBINI ?

Télécharger les notices associées

La première chose est de télécharger les différentes notices dont vous pouvez avoir besoin.

Nous avons édité et vous fournissons avec la porte de garage enroulable une notice d'installation qui se veut simple et efficace. En suivant la notice, vous installez la porte de garage enroulable et pouvez réalisé les réglages de bases.

Nous vous conseillons de télécharger la notice complète du BLUE CONTROL SIMPLY. Celle-ci vous permet d'aller plus loin dans les réglages que vous pouvez mettre en place.

Les notices des différents composants sont également téléchargeables dans la catégories "Commande de porte de garage enroulable".

Comprendre les sécurités de votre porte de garage enroulable CHERUBINI

Votre porte de garage enroulable est équipée de base de l'ensemble des sécurités CHERUBINI :

• Moteur CHERUBINI avec débrayage de secours : Moteur de porte de garage enroulable de marque CHERUBINI dimensionné selon les besoins mécaniques et équipé d'une manivelle de secours vous permettant de remonter votre porte enroulable en cas (et uniquement dans ce cas) de coupure d'éléctricité.
• Antichute mécanique : Sécurité mécanique permettant d'arrêter la porte en cas de chute du tablier. Elle utilise le même principe de sécurité qu'une ceinture de sécurité dans une voiture.


• Barre palpeuse : Sécurité électronique, la barre palpeuse permet de détecteur un obsctacle à la descente.


• Emetteur de barre palpeuse : Il envoit l'information au contrôleur Rollixo en cas d'obstacle. Nos portes de garages sont équipées de barres palpeuses optiques (c'est-à-dire sans fil) pour plus d'esthétique et de simplicité.


• Récepteur/Contrôleur Rollixo : C'est le "cerveau" de la porte, il contrôle l'ensemble des mécanismes. Il ouvre la voit à de nombreux réglages présentées dans la notice associée.

Etre prêt à l'installation

2 personnes sont nécessaires à la bonne installation.

Une porte de garage enroulable est un produit volumineux et lourd.

Vous aurez besoin des outils suivants :

Installation de la porte de garage enroulable CHERUBINI

Repérage des trous de fixation (= Fixer l’ossature : Coffre et coulisses ?)

La première étape consiste à mettre les coulisses sur la porte de garage enroulable.

Il faut ensuite positionner la porte de garage enroulable, attention à ne pas lever la porte à l’aide des coulisses, cela pourrait casser les pattes de fixations.

Une fois de niveau, maintenir la porte à l’aide de serres-joints.

Il vous reste alors à repérer les trous de perçages nécessaires à la fixation de la porte de garage enroulable, puis retirer la porte en enlevant les serres-joints. Attention à toujours soulever la porte par le coffre et non par les glissières pour éviter la casse des pattes de fixations.

Perçage des trous de fixation et installation de la porte de garage enroulable (= Installer le tablier de porte de garage ?)

Percer et insérer les chevilles.

Faire le joint d’étanchéité sur le contour de votre porte (coulisses et coffre).

Positionner votre porte de garage enroulable de nouveau, puis viser les coulisses avec les vis.

Fixer le coffre au mur en vissant à travers le coffre.

Si livré tablier hors coffre

Il faut alors faire passer le tablier par dessus l’axe motorisé. Vous pouvez ensuite attacher le tablier de votre porte de garage enroulable à l’aide des attaches présentes sur celui-ci.

Refermer le coffre de votre porte de garage.

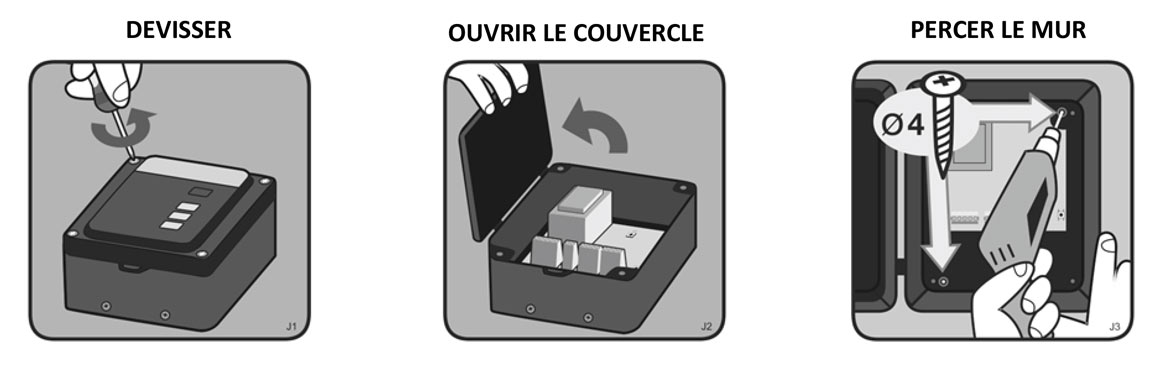

Installer et brancher le BLUE CONTROL SIMPLY

ATTENTION : l'installation du boîtier BLUE CONTROL SIMPLY doit être réalisé hors tension.

Brancher le moteur au BLUE CONTROL SIMPLY

Le moteur à débrayage de secours de la marque CHERUBINI se relie au BLUE CONTROL SIMPLY par les 4 câbles colorés.

Les fil noir et rouge du câble du moteur donnent le sens de rotation de celui-ci.

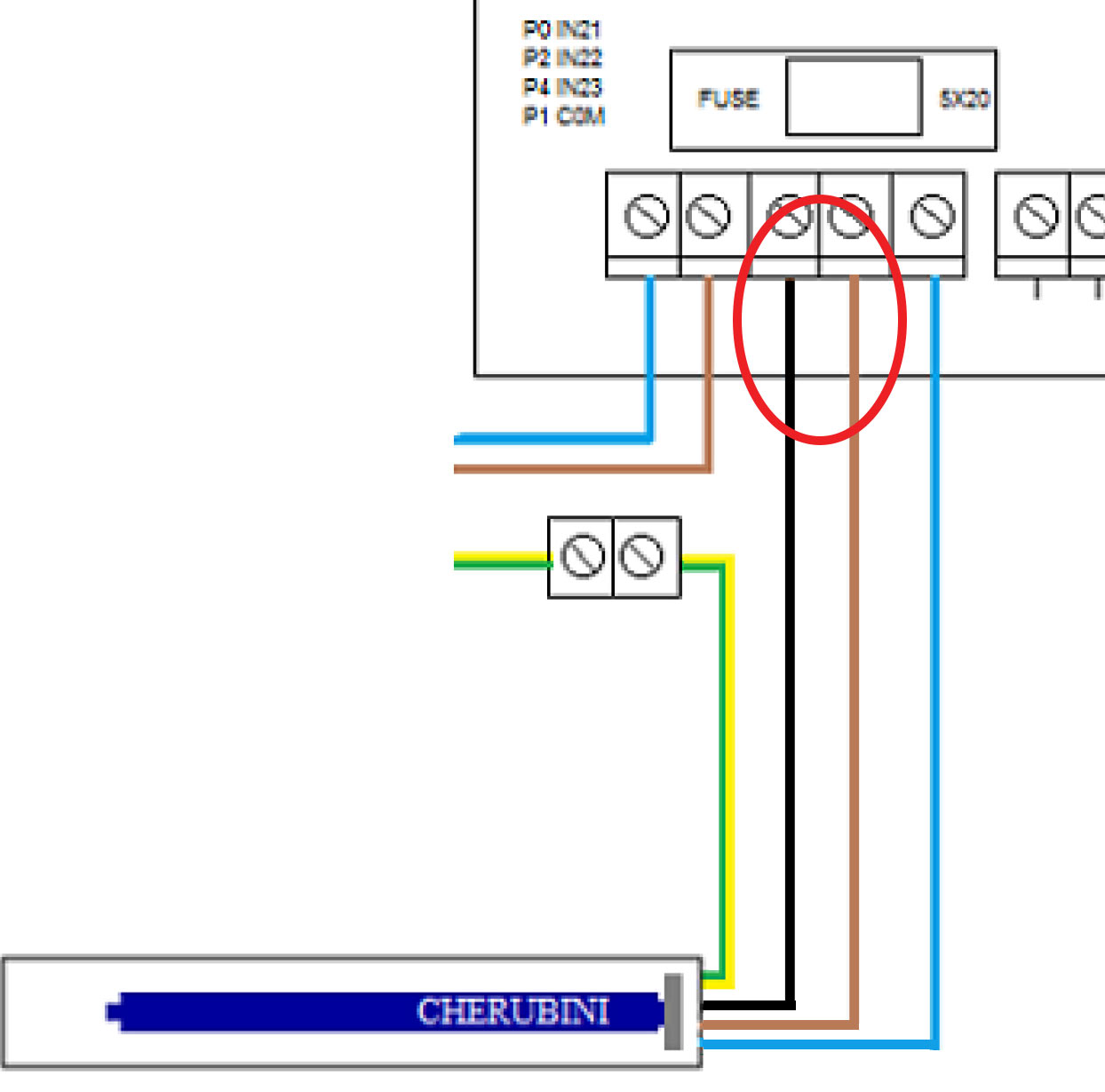

Cas 1 : Fil rouge puis fil Noir

Vous êtes

• En pose Pose Intérieur, ou Pose Sous Linteau, votre moteur à droite vue de l’intérieur

ou

• En pose Extérieur, votre moteur à gauche

alors

Sinon,

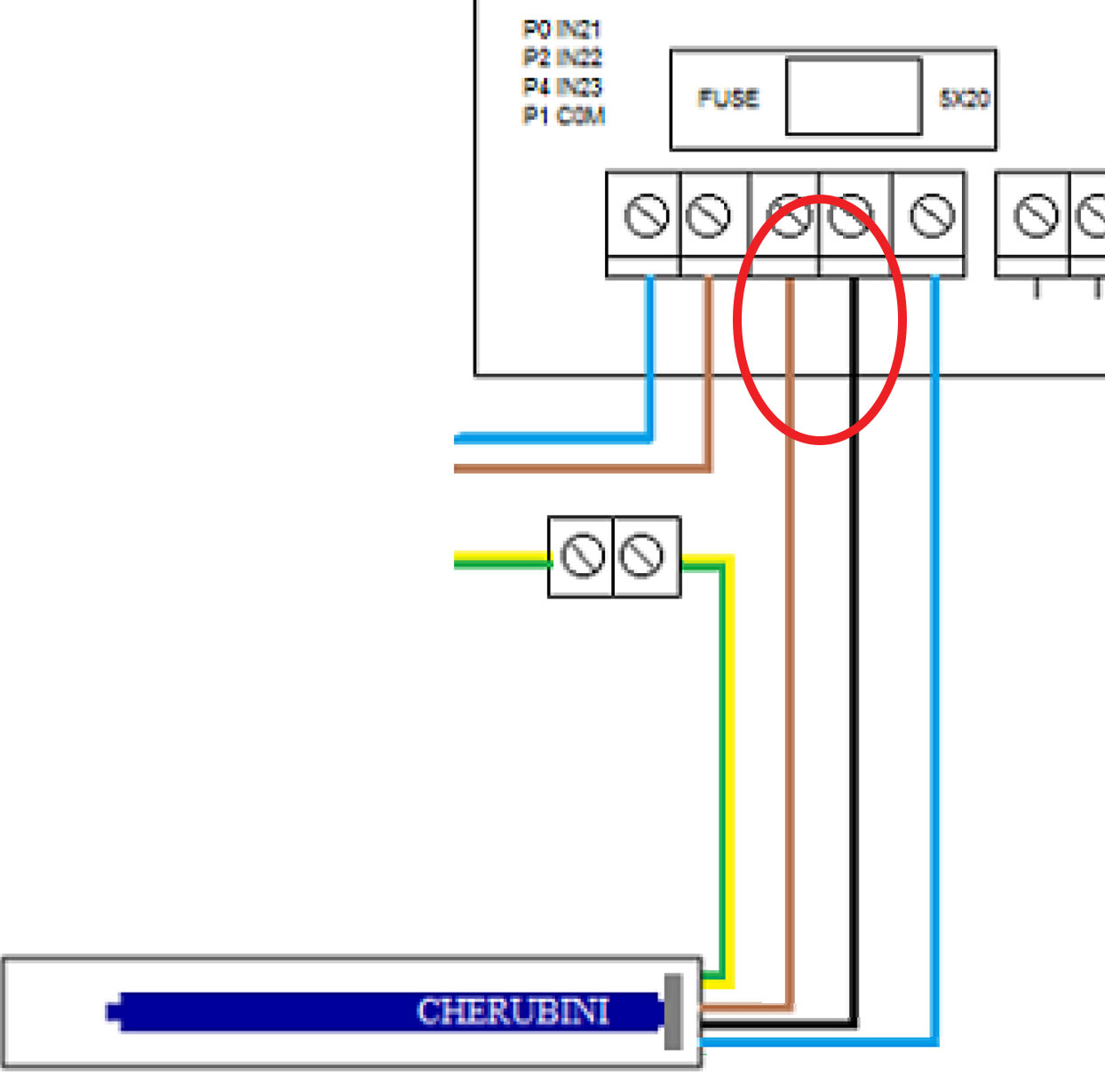

Cas 1 : Fil Noir puis fil Rouge

Vous êtes

• En pose Pose Intérieur, ou Pose Sous Linteau, votre moteur à gauche vue de l’intérieur

ou

• En pose Extérieur, votre moteur à droite

alors

ATTENTION : la manivelle de secours doit être utilisée UNIQUEMENT en cas de coupure d'électricité.

Brancher l’antichute au BLUE CONTROL SIMPLY

L’antichute se branche sur les broches à l’extrême droite du boitier.

Rouge puis Bleu :

Le système antichute est fourni avec un câble de 5m. Vous devez le relier au boîtier BLUE CONTROL SIMPLY.

Vous pouvez alors brancher le boitier BLUE CONTROL SIMPLY à l’alimentation.

Installer la barre palpeuse

Sortez la barre palpeuse de sa boite.

Positionnez la barre palpeuse au milieu de la lame finale avec les 2 vis jointes.

Retirer la protection des piles pour mettre la barre palpeuse sous tension.

Vous pouvez alors brancher le boitier. La barre palpeuse est déjà appareillé avec le boitier BLUE CONTROL SIMPLY.

Régler mécaniquement les fins de courses du moteur

Vous pouvez désormais régler les fins de course Hautes et Basses du moteur de façon mécanique.

Le réglage se fait avec une molette de réglage.

Le boitier BLUE CONTROL SIMPLY va vous permettre de monter et descendre la porte de garage enroulable.

tbgeornbb

Réglage des fins de course facile et intuitif.

Fins de course mécanique avec manoeuvre de secourses options de sécurité CHERUBINI

La porte de garage enroulable, une porte solide, est se?curise?e par le re?cepteur BLUE CONTROL SIMPLY de la marque CHERUBINI et ses diffe?rents organes de se?curite?.

Les options de sécurité CHERUBINI

Pour compléter votre porte de garage CHERUBINI, vous avez le choix d'une large gamme de produits complémentaires :

Clavier à code sans fil

Commande 4 canaux

Feu orange

Interrupteur radio à clé

Régler mécaniquement les fins de courses du moteur

Brancher le contrôleur Rollixo et le mettre sous tension.

Vous pouvez désormais régler les fins de courses Hautes et Basses du moteur de façon mécanique. Selon le côté de la manivelle de secours choisi et le type de pose, le réglage du moteur se fait soit avec une tirette / soit avec des boutons de réglage.

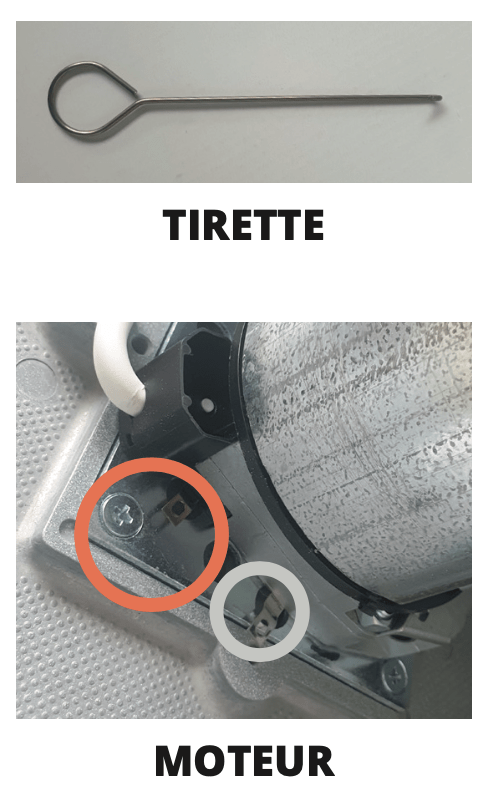

Option 1 : Le moteur est à GAUCHE, réglages avec Tirette

Une tirette de réglage est fournie avec la porte de garage enroulable. Elle vous permet de régler mécaniquement les fins de courses hautes et basses du moteur. Le moteur SOMFY de la porte de garage possède 2 clips de réglages intégrés au moteur:

• Fin de course haute CUIVRÉE
• Fin de course basse ARGENTÉE

La tirette vous permet d’enclencher les clips de réglage :

• Soit le clip est sorti, dans ce cas le moteur est en mode réglage.
• Soit le clip est entré, la fin du moteur est réglée.

Vous devez entendre un CLIC lorsque vous tirez sur la tirette.

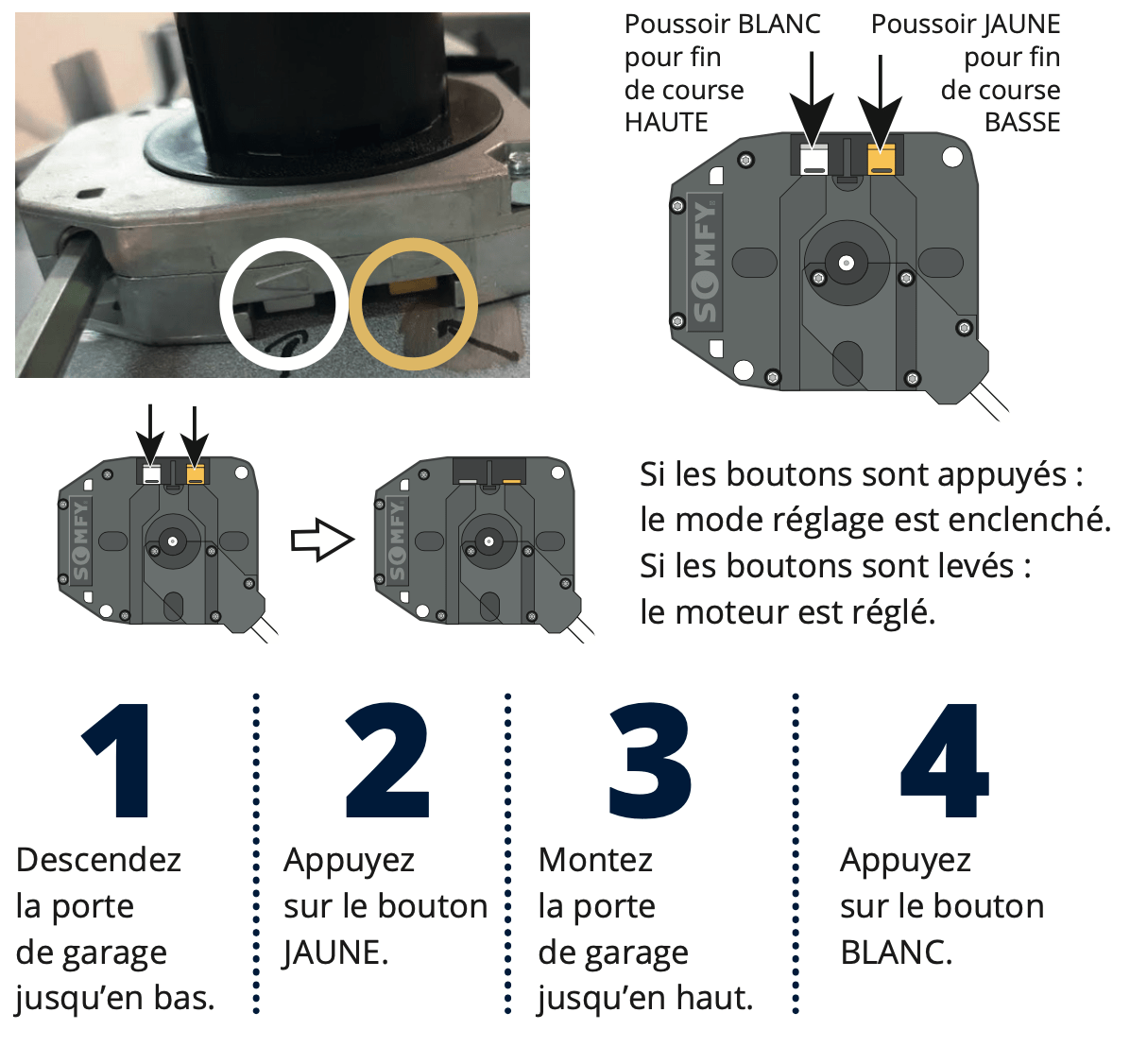

Option 2 : Le moteur est à DROITE, réglages avec Boutons poussoirs

Vérifiez que tout fonctionne en faisant monter et descendre la porte de garage enroulable.
Votre moteur est maintenant bien réglé mécaniquement. Nous pouvons maintenant passer aux sécurités électroniques.

Installer et re?gler les organes de se?curite?

La procédure est simple. Il convient néanmoins de suivre rigoureusement la procédure décrite ci-dessous.

Lancez le réglage automatique du BLUE CONTROL SIMPLY

Ajoutez une télécommande supplémentaire

Ajoutez le feu clignotant

Ajoutez les cellules photos

Fonctionnement de la manoeuvre de secours
