Comment installer une porte de garage enroulable SOMFY ?

Ce guide présente Comment installer votre porte de garage enroulable équipée de l'ensemble des sécurités de la marque SOMFY.

Il sera d'abord présenté :

• Les éléments de sécurités et préambule pour une installation facilité
• L'installation de la porte de garage enroulable en elle-même
• L'installation et le réglage des organes de sécurité de la marque SOMFY

Préambule : Comment installer facilement votre porte de garage enroulable SOMFY ?

Télécharger les notices associées

La première chose est de télécharger les différentes notices dont vous pouvez avoir besoin.

Nous avons édité et vous fournissons avec la porte de garage enroulable une notice d'installation qui se veut simple et efficace. En suivant la notice, vous installez la porte de garage enroulable et pouvez réalisé les réglages de bases.

Nous vous conseillons de télécharger la notice complète du contrôleur Rollixo. Celle-ci vous permet d'aller plus loin dans les réglages que vous pouvez mettre en place.

Les notices des différents composants sont également téléchargeables dans la catégories "Commande de porte de garage enroulable".

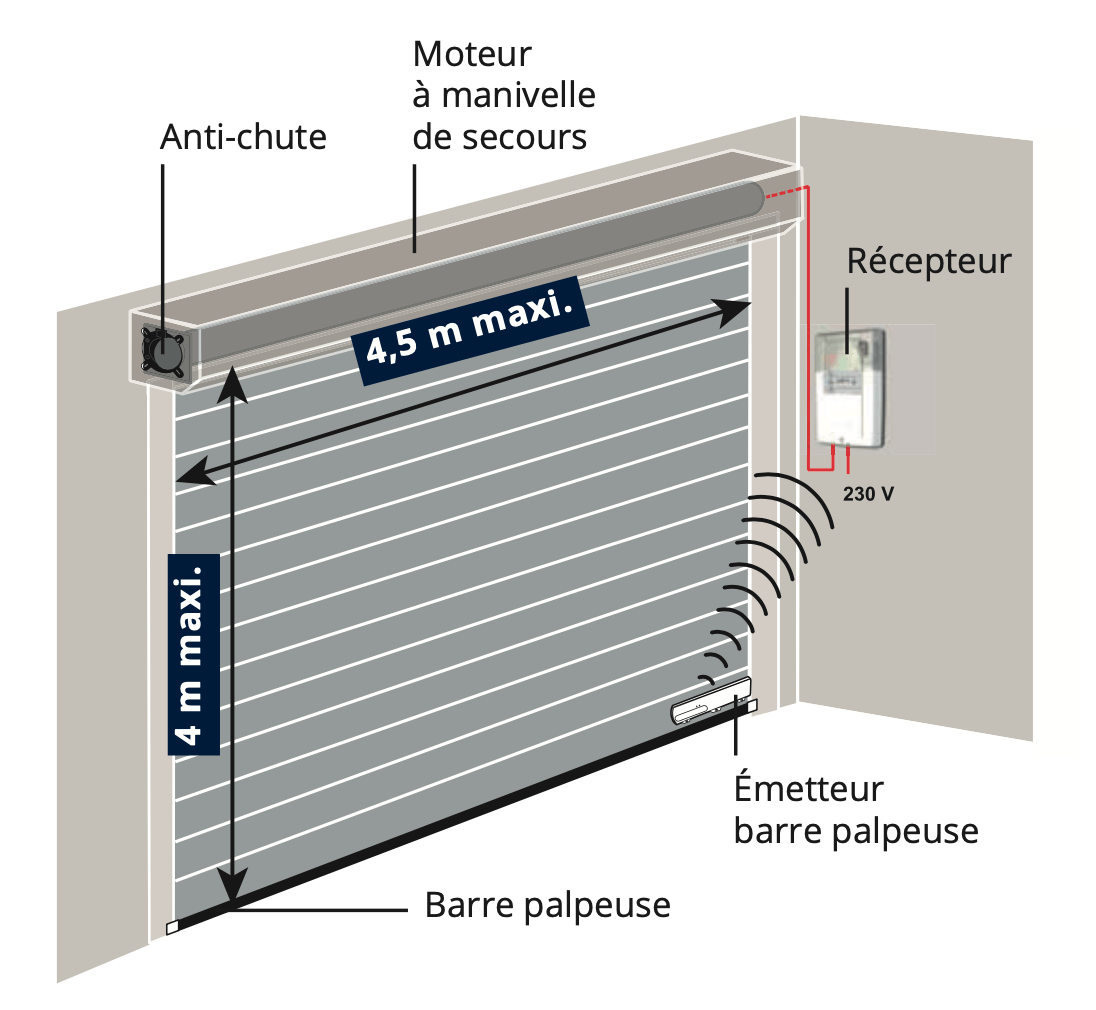

Comprendre les sécurités de votre porte de garage enroulable Somfy

Votre porte de garage enroulable est équipée de base de l'ensemble des sécurités SOMFY :

• Moteur SOMFY avec débrayage de secours : Moteur de porte de garage enroulable de marque SOMFY dimensionné selon les besoins mécaniques et équipé d'une manivelle de secours vous permettant de remonter votre porte enroulable en cas (et uniquement dans ce cas) de coupure d'éléctricité;
• Antichute mécanique : Sécurité mécanique permettant d'arrêter la porte en cas de chute du tablier. Elle utilise le même principe de sécurité qu'une ceinture de sécurité dans une voiture ;
• Barre palpeuse : Sécurité électronique, la barre palpeuse permet de détecteur un obsctacle à la descente.
• Emetteur de barre palpeuse : Il envoit l'information au contrôleur Rollixo en cas d'obstacle. Nos portes de garages sont équipées de barres palpeuses optiques (c'est-à-dire sans fil) pour plus d'esthétique et de simplicité.
• Récepteur/Contrôleur Rollixo : C'est le "cerveau" de la porte, il contrôle l'ensemble des mécanismes. Il ouvre la voit à de nombreux réglages présentées dans la notice associée.

Etre prêt à l'installation

2 personnes sont nécessaires à la bonne installation.

Une porte de garage enroulable est un produit volumineux et lourd.

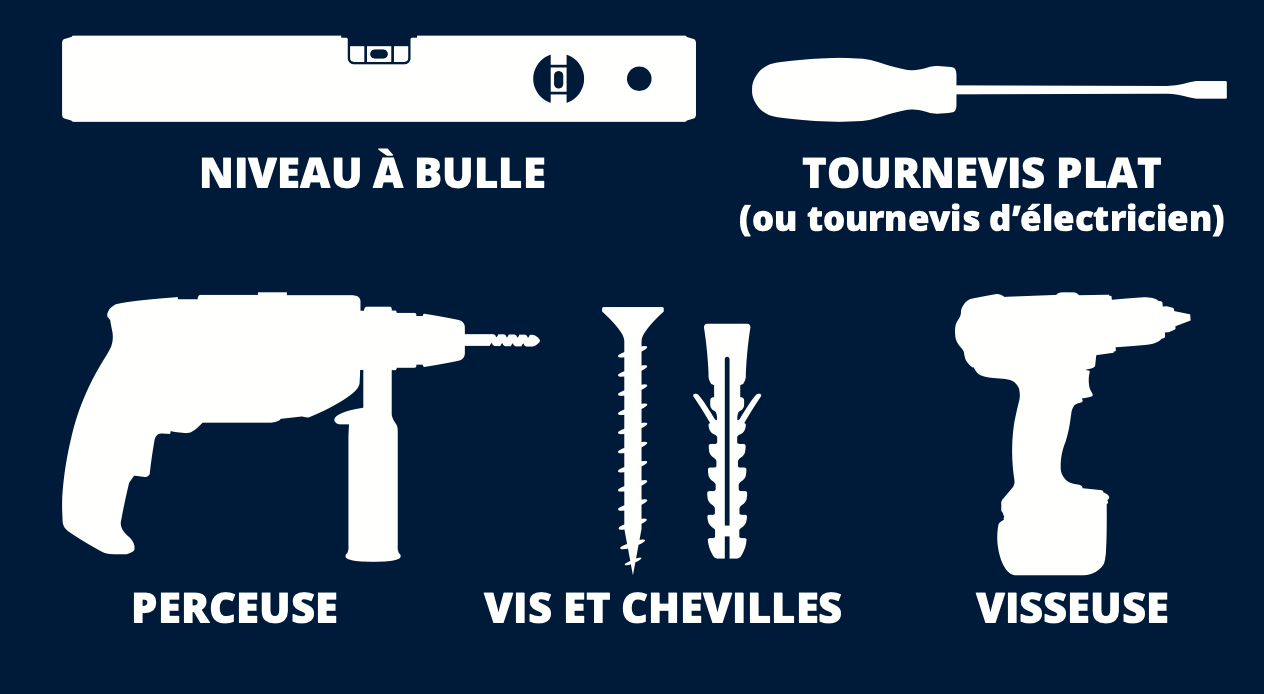

Vous aurez besoin des outils suivants :

Installation de la porte de garage enroulable

Repérage des trous de fixation

La première étape consiste à mettre les coulisses sur la porte de garage enroulable.

Il faut ensuite positionner la porte de garage enroulable, attention à ne pas lever la porte à l’aide des coulisses, cela pourrait casser les pattes de fixations.

Une fois de niveau, maintenir la porte à l’aide de serres-joints.

Il vous reste alors à repérer les trous de perçages nécessaires à la fixation de la porte de garage enroulable, puis retirer la porte en enlevant les serres-joints. Attention à toujours soulever la porte par le coffre et non par les glissières pour éviter la casse des pattes de fixations.

Perçage des trous de fixation et installation de la porte de garage enroulable

• Percer et insérer les chevilles.
• Faire le joint d’étanchéité sur le contour de votre porte (coulisses et coffre).
• Positionner votre porte de garage enroulable de nouveau, puis viser les coulisses avec les vis.
• Fixer le coffre au mur en vissant à travers le coffre.

Si livré tablier hors coffre

Il faut alors faire passer le tablier par dessus l’axe motorisé. Vous pouvez ensuite attacher le tablier de votre porte de garage enroulable à l’aide des attaches présentes sur celui-ci.

• Refermer le coffre de votre porte de garage.

Branchez les éléments principaux au Contrôleur Rollixo

A faire rollixo HORS TENSION

Installer le Rollixo

• Fixer le rollixo ou vous souhaitez dans votre garage. Faites attention à la taille du câble moteur.
• Retirer le bulbe de l’éclairage intégré.
• Dévisser puis retirer le couvercle du récepteur.
• Déplier complétement l’antenne du récepteur de sorte qu’elle pointe vers le bas.

Nous allons maintenant associer les différents éléments.

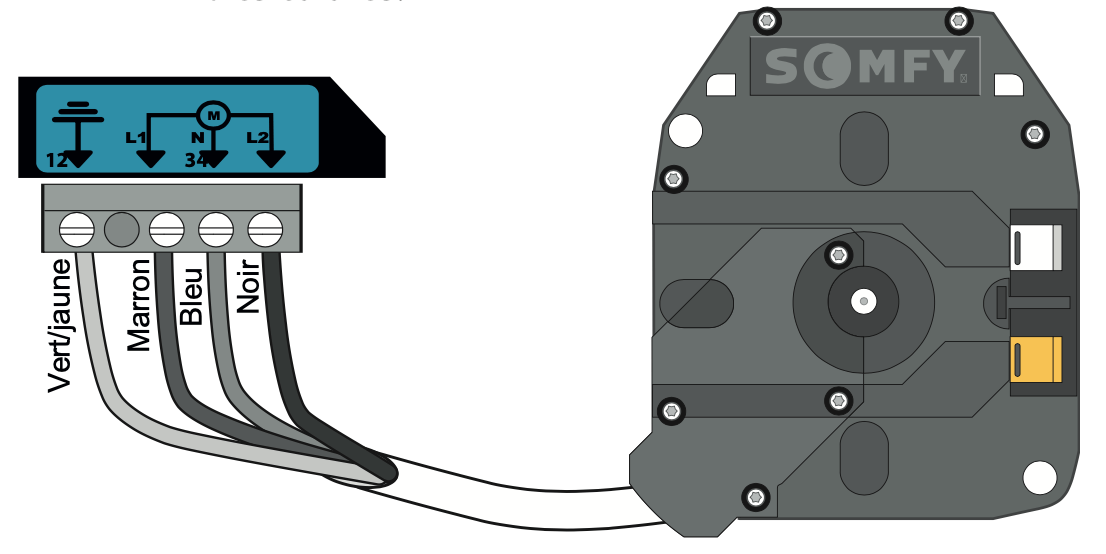

Brancher le moteur :

Le câble moteur est composé de 4 fils à relier sur le bornier bleu situé à gauche dans le rollixo. Les fils sont à relier de la manière suivante :

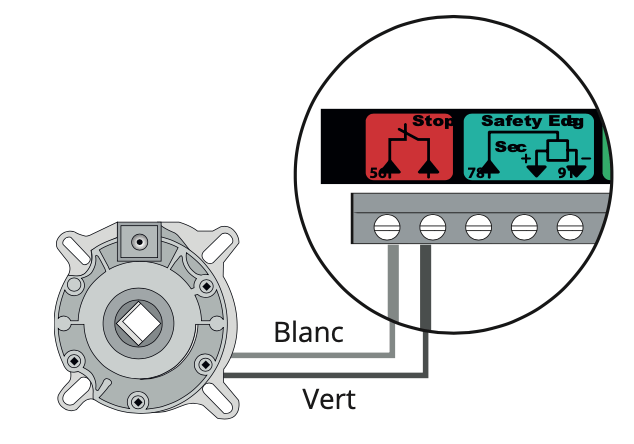

Brancher l’anti-chute :

L’anti-chute est déjà présent dans le coffre. Un câble est présent dans votre coffre de porte de garage. Selon la pose de votre porte de garage, faites passer le câble de manière à pouvoir le relier au rollixo.

Le câble anti-chute est composé de 2 fils à relier sur le bornier rouge de votre rollixo. Les fils n’ont pas d’ordre dans le bornier.

Régler mécaniquement les fins de courses du moteur

Brancher le contrôleur Rollixo et le mettre sous tension.

Vous pouvez désormais régler les fins de courses Hautes et Basses du moteur de façon mécanique. Selon le côté de la manivelle de secours choisi et le type de pose, le réglage du moteur se fait soit avec une tirette / soit avec des boutons de réglage.

Option 1 : Le moteur est à GAUCHE, réglages avec Tirette

Une tirette de réglage est fournie avec la porte de garage enroulable. Elle vous permet de régler mécaniquement les fins de courses hautes et basses du moteur. Le moteur SOMFY de la porte de garage possède 2 clips de réglages intégrés au moteur:

• Fin de course haute CUIVRÉE
• Fin de course basse ARGENTÉE

La tirette vous permet d’enclencher les clips de réglage :

• Soit le clip est sorti, dans ce cas le moteur est en mode réglage.
• Soit le clip est entré, la fin du moteur est réglée.

Vous devez entendre un CLIC lorsque vous tirez sur la tirette.

Option 2 : Le moteur est à DROITE, réglages avec Boutons poussoirs

Vérifiez que tout fonctionne en faisant monter et descendre la porte de garage enroulable.
Votre moteur est maintenant bien réglé mécaniquement. Nous pouvons maintenant passer aux sécurités électroniques.

Réglages éléctroniques des sécurités SOMFY

La procédure est simple. Il convient néanmoins de suivre rigoureusement la procédure décrite ci-dessous.

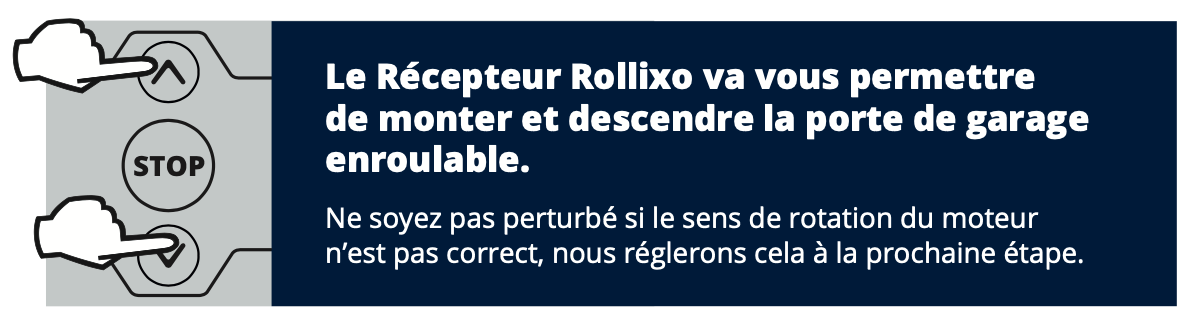

Réglez le Rollixo

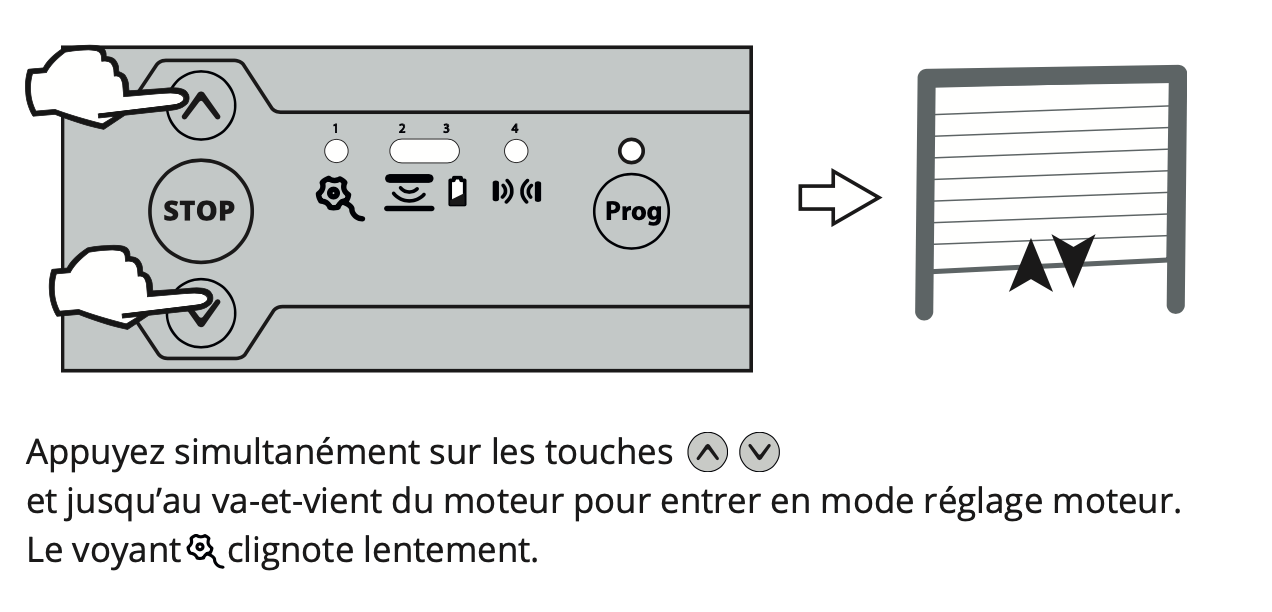

Entrez en mode réglage

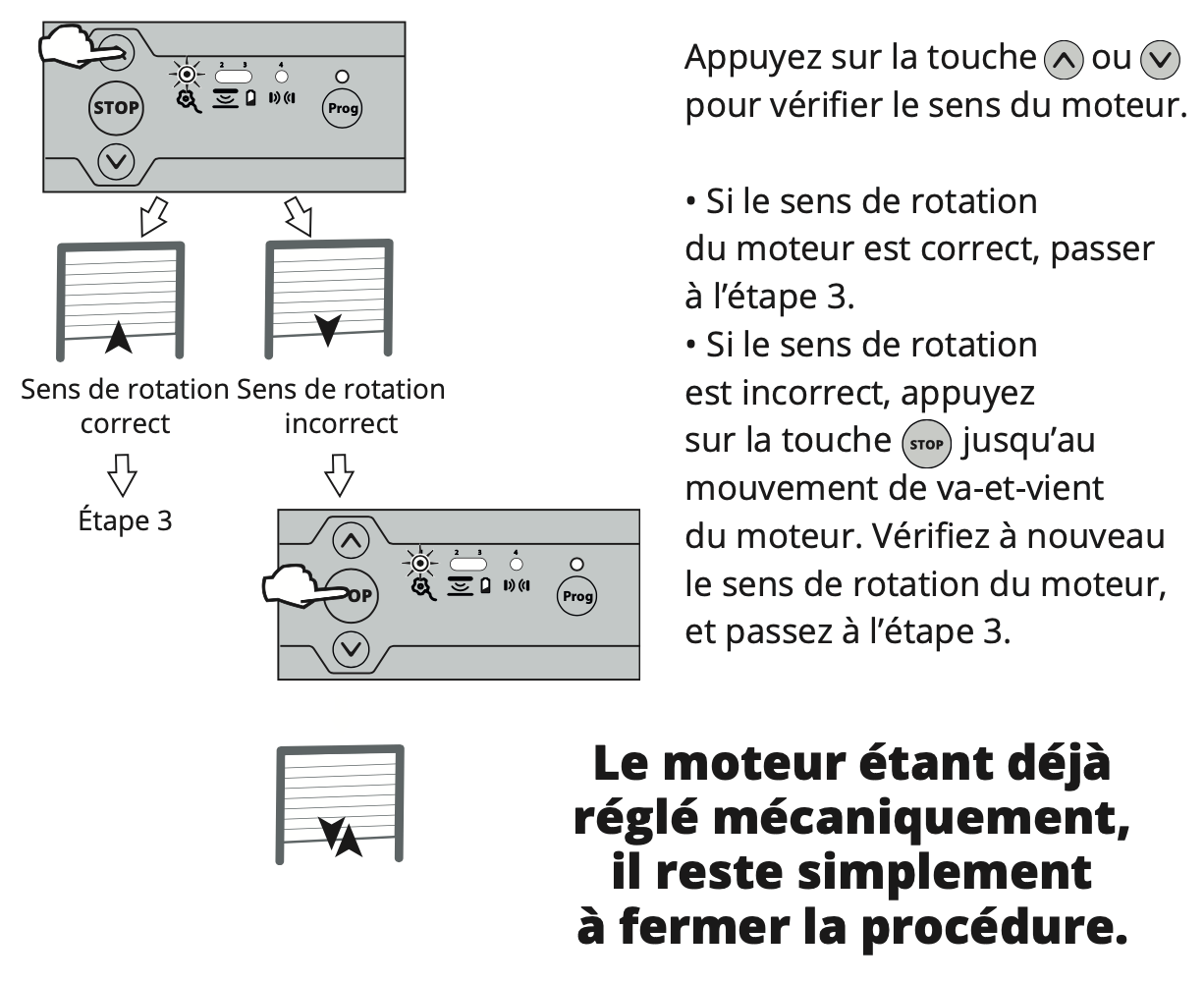

Vérifiez le sens de rotation

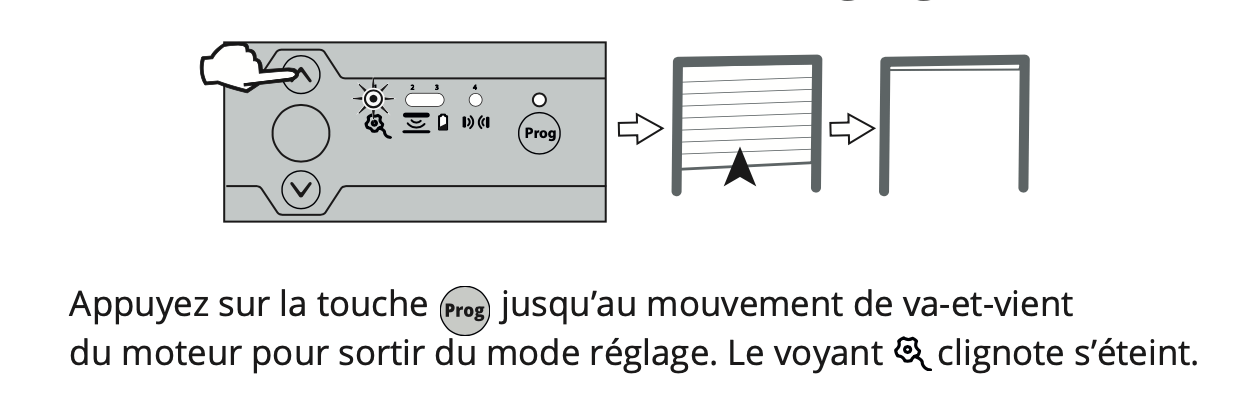

Sortir du mode réglage

Il ne vous reste plus qu'à vérifier que le moteur s'arrête bien en haut et en bas sans forcer.

Réglez la barre palpeuse

Installez l'aimant (ou pas)

La barre palpeuse est ré-câblé.

Un aimant est disponible, il permet d'économiser l'autonomie de la barre palpeuse. En pose intérieure, faites attention de vissez l'aimant dans la chambre de la coulisse afin que la vis utilisée ne gêne pas la descente du tablier.

En cas de pose extérieure, la pose de l'aimant est moins aisé et dépend de la réalité de votre installation. Sachez que l'aimant n'est pas indispensable.

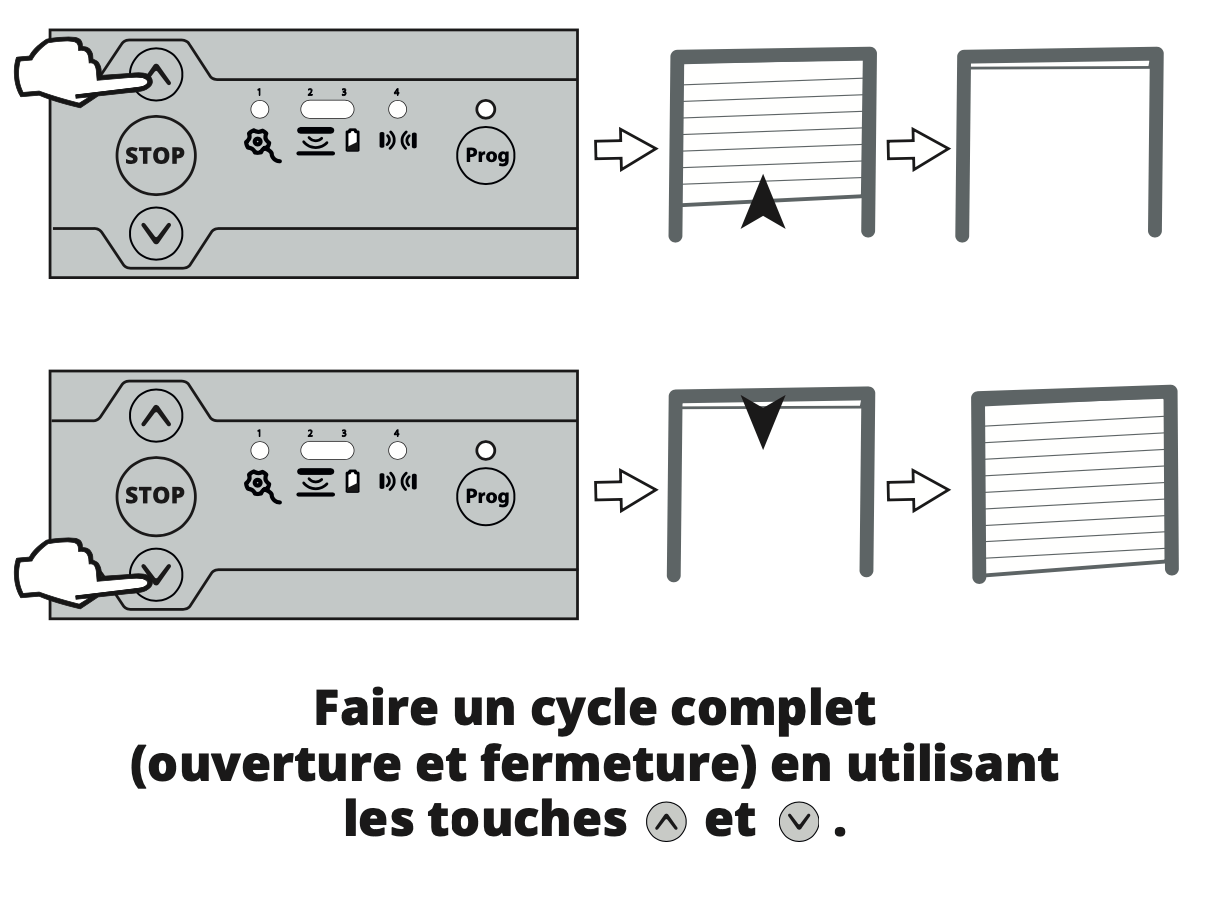

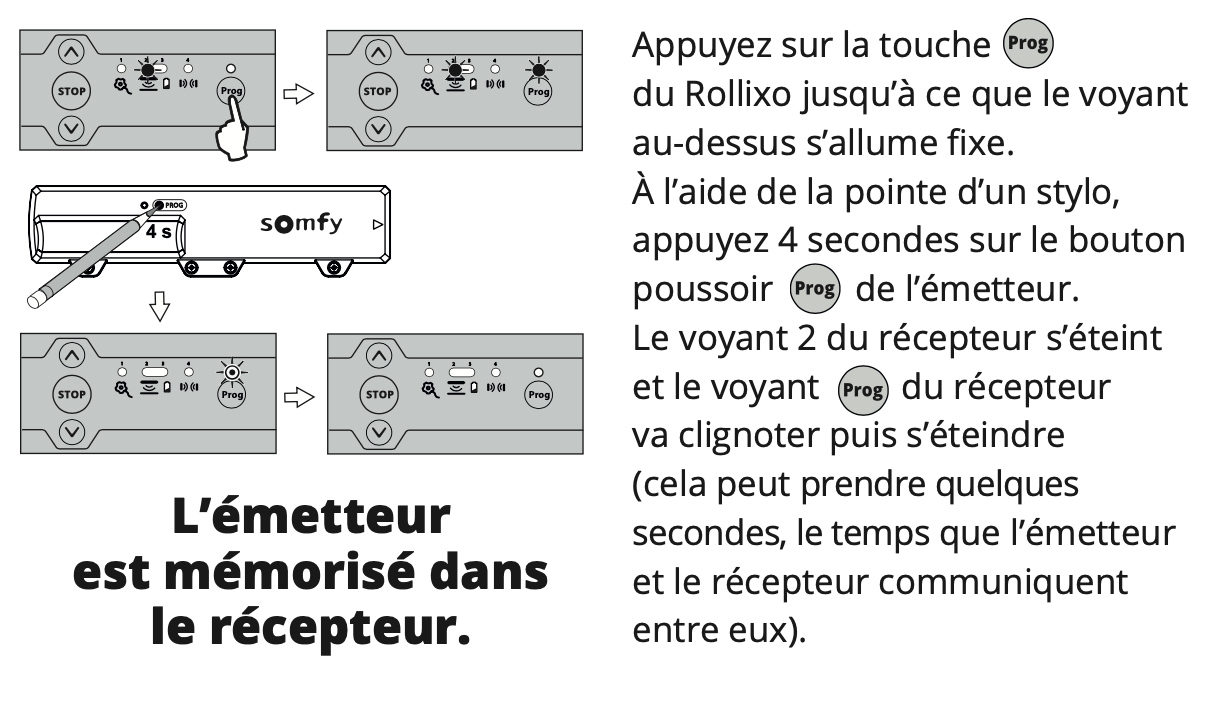

Réglez la barre palpeuse

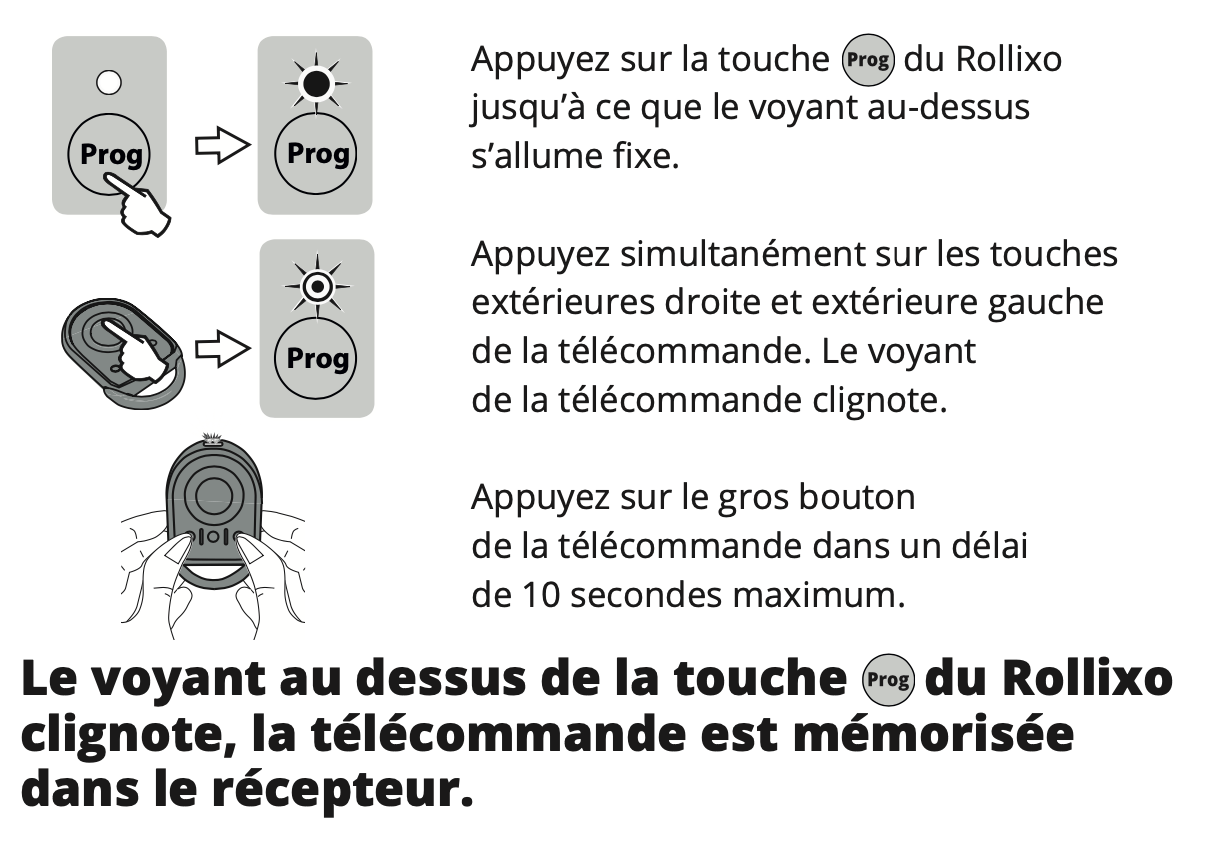

Réglez la(les) télécommande(s) Keygo IO

Il ne reste plus qu'à appareiller la télécommande Keygo IO

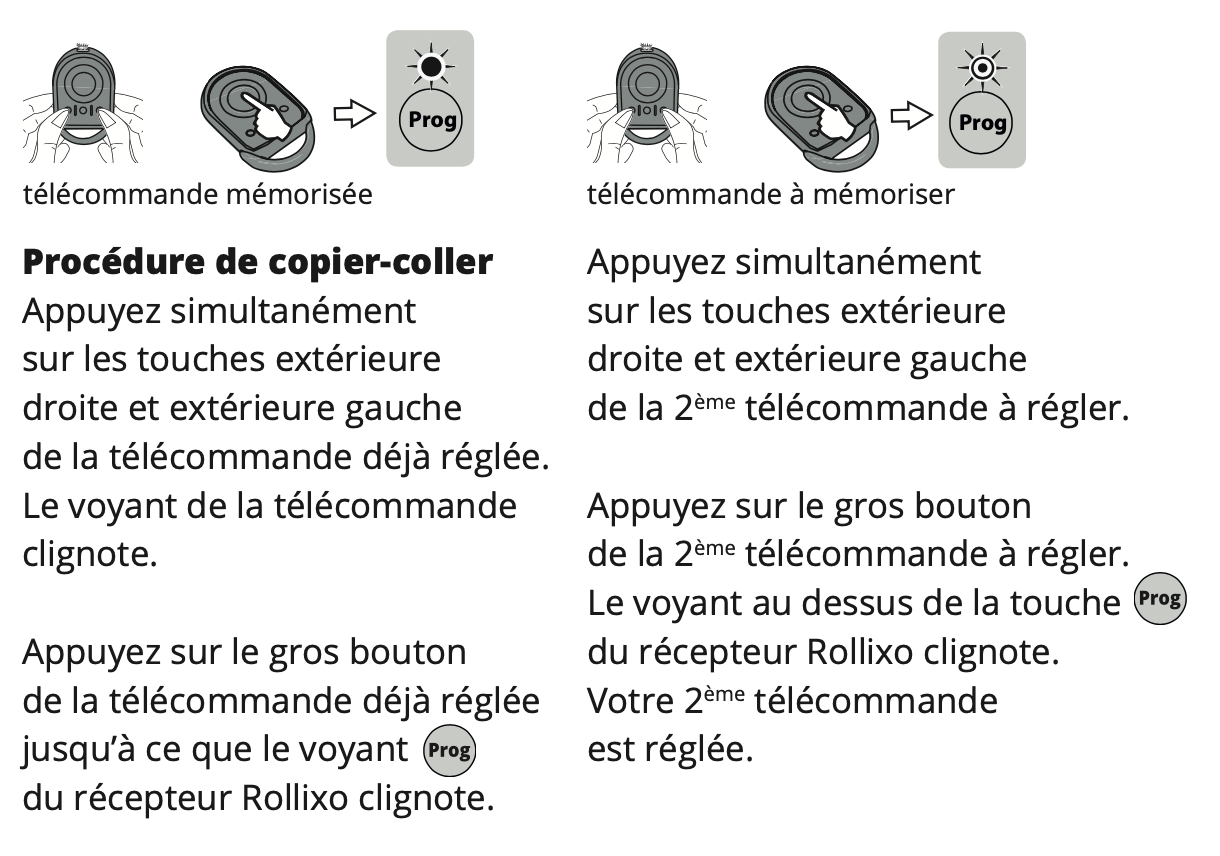

Et éventuellement copier-coller le réglage sur la 2ème télécommande fournie :

Réglez les options à l'aide du DIPSWITCH sur le Rollixo :

Vous trouverez dans le boîtier de commande rollixo un bornier à switch vous permettant de le configurer selon les options choisies.

Vous trouverez dans le tableau ci-joint les paramètres à configurer.

Votre porte de garage enroulable SOMFY vous offre ne nombreux réglages et options que vous découvrirez en feuilletant la notice du contrôleur Rollixo ou en utilisant la connectivité IO HOMECONTROL via la box Tahoma.
